聚乙烯醇：有機(jī)化合物，白色片狀、絮狀或粉末狀固體，無味。溶于水(95℃以上），微溶于二甲基亞砜，不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。

可替代傳統(tǒng)絮狀的速溶膨化聚乙烯醇是以片狀聚乙烯醇為原料，通過本公司發(fā)明的專利技術(shù)制造而得。在制造過程中聚乙烯醇只發(fā)生物理變化膨脹，而不發(fā)生化學(xué)反應(yīng)。產(chǎn)品具有溶解快、節(jié)能、不沉淀、出膠率高等特點(diǎn)。

是絮狀、粉狀聚乙烯醇的升級(jí)換代產(chǎn)品。

一：膨化速溶聚乙烯醇（PVA）;

膨化速溶聚乙烯醇是以片狀聚乙烯醇為原料，通過本公司發(fā)明的專用膨化機(jī)技術(shù)制造而得。在制造過程中聚乙烯醇只發(fā)生物理變化膨脹，而不發(fā)生化學(xué)反應(yīng)。產(chǎn)品具有溶解快、節(jié)能、不沉淀、出膠率高等特點(diǎn)。膨化聚乙烯醇的用途與傳統(tǒng)聚乙烯醇的主要用途相同。

二：膨化速溶聚乙烯醇產(chǎn)品特性;

產(chǎn)品特性：粘度大、粘結(jié)力強(qiáng)；成膜性好、耐水性強(qiáng)；再濕性低、再粘性小；結(jié)晶度高、純度高，是理想的粘合劑基料。

三：膨化速溶聚乙烯醇產(chǎn)品用途;

產(chǎn)品用途：主要應(yīng)用于纖維加工原料、縮丁醛樹脂原料、紡織漿料、紙用表面施膠、顏料載體、紙用粘結(jié)劑、建筑涂料粘結(jié)劑、建材粘結(jié)劑、薄膜、醋酸乙烯乳液聚合穩(wěn)定劑、PVA橡膠、紡織上漿，造紙用膠，建筑用膠，模板膠等方面。

（粘度由低到高）

四：膨化速溶聚乙烯醇性能優(yōu)勢(shì);

1、 溶解速度快。速溶膨化聚乙烯醇呈多孔結(jié)構(gòu)，骨架密度小于1，因此懸浮在水面上，有利于速溶膨化聚乙烯醇的浸潤(rùn)~溶脹，所以速溶膨化聚乙烯醇較絮狀聚乙烯醇溶解快。比傳統(tǒng)絮狀可節(jié)約能源和時(shí)間。
2、 出膠率高。速溶膨化聚乙烯醇是由片狀聚乙烯醇通過結(jié)束手段制造。片狀聚乙烯醇較絮狀聚乙烯醇純度高出7-8％，因此速溶膨化聚乙烯醇的出膠率比絮狀高。
3、 不結(jié)塊，結(jié)焦。產(chǎn)品能懸浮在水中，克服了溶解過程中粘鍋、結(jié)塊、結(jié)焦等影響溶解速度的缺點(diǎn)，溶解性能明顯提高。

五：溶解方法;

（一）：溶解裝置：

  1：溶解槽材質(zhì)通常使用不銹鋼或搪瓷。因PVA的PH值為5~10，微偏酸性或偏堿性，使用碳鋼材料較易生銹，應(yīng)避免。

  2：對(duì)不同規(guī)格的PVA和形狀不同的攪拌器，可采用不同的攪拌速度，攪拌速度太快，則實(shí)用體積小，且易卷入過多的空氣引起發(fā)泡現(xiàn)象。當(dāng)使用雙翼旋型攪拌時(shí)，完全醇解型PVA的溶解可適當(dāng)增加轉(zhuǎn)速，部分醇解型PVA宜采用100~300轉(zhuǎn)/分轉(zhuǎn)速，若使用框式攪拌器，攪拌機(jī)速度宜采用80~150轉(zhuǎn)/分較適當(dāng)。

  3：供熱最好使用蒸汽或熱水夾套式間接加熱，亦可使用蒸汽直接吹入的方法。

（二）：溶解方法：

   計(jì)量所需用水注入溶解槽，水溫需要在30°C左右。如果使用蒸汽直接吹入方法加熱，因有冷凝水生成，客少加10~15%的水量，根據(jù)每鍋所需膨化PVA用量投放，浸泡10-15分鐘至完全吸濕膨脹開，啟動(dòng)攪拌機(jī)，打開蒸汽閥們或電源，逐步升溫，至水開----膨化PVA即化完全溶解，溶解時(shí)間約10-15分鐘。

   PVA溶解時(shí)較易起泡，升溫不宜過快，否則易起泡溢出。溶解過程中，如果泡沫較多，可關(guān)閉蒸汽降低攪拌速度或者暫停攪拌，待泡沫自行消失后，再逐步升溫?cái)嚢琛?/span>一般重復(fù)二、三次后，泡沫即可大為減輕

1. 首先，加入定量的干凈的溫水，水溫應(yīng)不超過30度。熱水能產(chǎn)生團(tuán)塊、以至延長(zhǎng)形溶解時(shí)間。

2. 開動(dòng)攪拌器。

    3.慢慢將PVA加入容器中，建議加入量要均勻，加入速度要緩慢，這樣不容易形成團(tuán)塊。

    4.可在不升溫的情況下攪拌15-30分鐘。

    5.緩慢地將溫度升到85度（部分醇解PVA）或90-95度（完全醇解PVA)

    6.保溫至完全溶解，一般需要2.5-4小時(shí)。

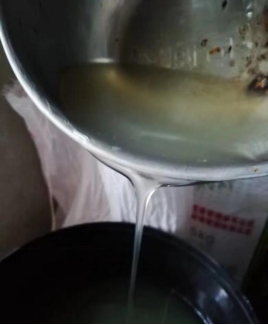

將溶液溫度降至所需的溫度，再經(jīng)過過濾網(wǎng)過濾，濾去雜質(zhì)后即可

（三）：溶解后存放：

   膠液表面易結(jié)一層皮膜，造成使用不便，為避免這種情況，可選用計(jì)算水量的約三分之二溶解PVA。待PVA全部溶解后，再將其余三分之一的冷水倒入，攪拌至冷卻。攪拌40°C以下出料，可避免表面結(jié)皮現(xiàn)象。
